EN 16165 Annex C Pendulum test摆锤法

摆锤摩擦测试仪通过测量标准橡胶涂层滑块组件在测试表面上滑动时的能量损失来评估防滑性。摆锤摩擦测试仪的摆臂末端装有弹簧加载的标准橡胶滑块，摆臂摆动时，滑块与测试表面之间的摩擦力通过摆臂圆周运动的减小量在刻度盘上读出。

该测量方法可使用软橡胶(57 号滑块)或硬橡胶(96 号滑块)，可在干燥或潮湿污染的测试表面上进行，适用于实验室测量和现场测量。

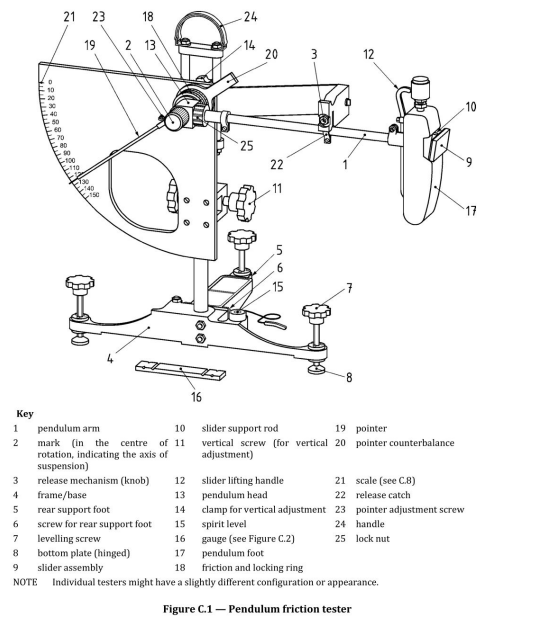

摆锤摩擦测试仪

96 号滑块橡胶特性

57 号滑块橡胶特性

测试流程

可在实验室或现场进行，适用于干燥或潮湿条件。实验室测试时，测试前至少 2 小时及测试期间，室温应控制在(20±5)℃，待测试表面或样品应在室温下放置至少 30 分钟。实验室条件下使用 57 号滑块进行潮湿测试时，若测量温度超出(20±2)℃范围，需进行温度修正。

潮湿条件测试按 a)至 k)的步骤进行;干燥条件测试时省略步骤 g)。

a) 选择合适的滑块;

b) 检查所有操作是否准备好;

c) 每次更换样品时，准备或重新准备滑块边缘;

d) 清洁测试区域，除非专门测试 “原样” 状态;

e) 将摆臂置于释放位置，使其被释放卡扣固定;

f) 将指针转到止动位置，止动位置调整适当后，指针应与摆臂平行且水平;

g) 用充足的饮用水湿润待测试表面(地面或样品)和滑块橡胶。部分多孔表面可能容易吸水，需确保测试前和测试过程中表面完全湿润。若待测试材料为多孔样品，可将样品浸泡在水中至少半小时，确保测试过程中表面保持足够水分。

对于道路等典型表面，滑块接触表面可能需要至少 100 ml 水，确保滑块在湿润表面上滑动。若滑动长度范围内有任何部分干燥，水量不足将对结果产生显著影响;

h) 释放摆臂，在滑块撞击测试表面前接住返回摆动的摆臂;

i) 记录读数;

j) 将摆臂和指针返回至释放位置，通过提升手柄使滑块远离测试表面;

k) 重复 e)至 j)的步骤，获得八次读数;

l) 若尺寸允许，在与原始方向成 90° 和 45° 的方向重复测试，以确定防滑特性是否为各向同性。若样品为非各向同性且 PTV 值存在差异，取*低值方向的 PTV。样品可按照相关产品标准或双方约定的要求进行测试。

若尺寸过小无法在三个方向进行测试，可将两个相同产品的样品对接。

部分产品规范要求在与原始方向成 180° 的方向进行测试，此时应遵循所测试产品的相关标准。
