EN 16165 Annex D Tribometer test 摩擦计法

选用配备滑块的测试装置，使表面承受特定压力。滑块由规定材料制成并具有特定形状，测试装置以恒定速度平行于表面被拉动，测定拉动测试装置所需的力(测量距离内)，将该力除以垂直作用力，即可得到滑动摩擦系数。测试可在潮湿或干燥条件下进行，适用于实验室测量和现场测量。

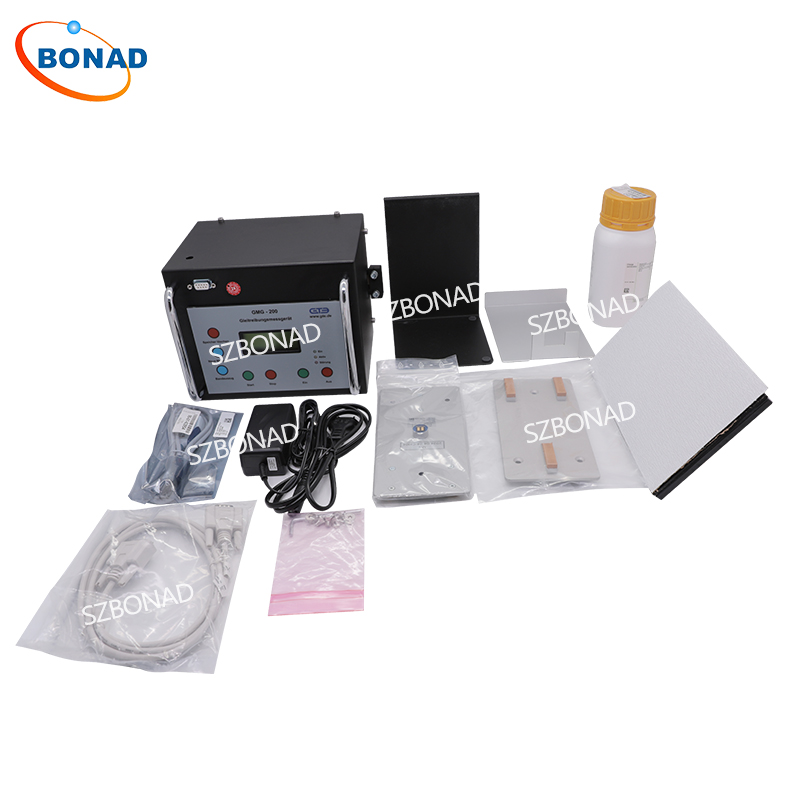

测量装置

测试装置(含滑块组件)质量应为(10±0.1)kg。

用于以 0.2 m/s 至 0.25 m/s 的恒定速度，牵引测试装置(含滑块)在至少 0.5 m 的测量距离内移动，速度公差为 ±0.02 m/s。

滑块材料

适用于潮湿和干燥条件的滑块组件

三个丁苯橡胶(SBR)滑块，符合 EN 15307 标准，密度为(1.23±0.02)g/cm³，肖氏 D 硬度为 50±3(按 ISO 48-4 测定)，滑块材料应在生产后 3 年内丢弃。

仅适用于干燥条件的滑块组件

后滑块为丁苯橡胶，前两个滑块为植鞣革，密度为(1.0±0.1)g/cm³，肖氏 D 硬度为 60±10(按 ISO 48-4 测定)，滑块材料应在生产后 3 年内丢弃。

测试液体

0.1% 十二烷基硫酸钠(纯度≥99%)的去离子水或蒸馏水溶液。

砂纸

120 目(用于去除污染物)和 320 目碳化硅砂纸，固定在平面固体承载板上。

承载板

平面固体材质，宽度大于滑块组件，长度至少 1000 mm，配备砂纸固定装置。


测试流程

测试设备(含所用滑块)应在测量前适应环境气候至少 30 分钟。

现场测量以及实验室测量中若不确定防滑性*低的方向，应在三个方向(纵向、横向及两者之间约 45° 方向)进行测试，以确定样品防滑性是否具有方向性;若确认无方向性，可在任意单一方向测试;若防滑性具有方向性，则在防滑性*低的方向测试。

测试时，按规定的恒定速度牵引测量装置在测试表面移动，计算至少 0.5 m 测量距离内的平均摩擦力，不计入滑动距离中的加速和减速阶段。

注：按照本文件进行测量时，极少数情况下会出现振动(粘滑现象)，导致测量不确定度增大，可通过设计改进 或在启动阶段手动引导测量装置来减少这种现象。

一个测量系列包含在同一轨迹、防滑性*低方向上的五次单次测量。

评估地面(如产品测试)时，应在不同轨迹上进行三个测量系列。

现场测试时，测试表面的数量、测量系列的次数、滑动方向和滑块的选择，应根据表面的使用情况和待研究的问题确定。
