本方法适用于以指针式摆式仪测试无刻槽水泥路面和沥青路面的摆式摩擦系数值 BPN。

(1)指针式摆式仪：形状及结构如图 T 0964-1 所示，测试时由人工通过指针在度盘上直接读值，摆值*小刻度为 2。

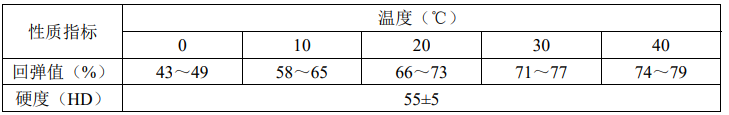

(2)橡胶片：尺寸为 6.35mm×25.4mm×76.2mm，橡胶质量应符合表 T 0964-1 的要求。当橡胶片使用后，端部在长度方向上磨耗超过 1.6mm 或边缘在宽度方向上磨耗超过 3.2mm，或有油类污染时，即应更换新橡胶片。新橡胶片应先在干燥路面上测试 10 次后再用于测试，橡胶片的有效使用期自出厂日期起算为 12 个月。

指针式摆式仪是由原英国道路和运输研究所(TRRL)发明的用于测试路面抗滑能力的一种装置， BPN 是 British Pendulum Number 的缩写，代表指针式摆式仪的刻度值。多年来，此设备已被世界各国广泛采用作为抗滑性能测试法。本方法是按照国外通用的试验方法如 BS 598、ASTM E303、AASHTO、日本铺装试验法便览 7-5 编写的。


英国摆式摩擦系数测定仪

Munro Stanley英国摆锤式测试仪的工作原理基于艾佐德原理。测试时，一个已知质量的摆锤绕垂直轴旋转。摆锤头部装有具有特定硬度和弹性的橡胶滑块。当摆锤从水平位置释放时，其头部以恒定速度撞击测试表面。摆锤撞击表面后移动的距离取决于样品表面的摩擦阻力。摆锤测试值(PTV)等于摩擦系数乘以100，可以直接从清晰刻度上读取。

由英国工厂手工制造，每个细节都符合所有相关的国际标准。这些标准包括：

BS EN 16165:2021 附录 C

BS EN 13036-4:2011

BS 7976-1:2002+A1:2013

BS EN 1097-8:2020

BS 812-114:1989

ASTM E303-93:2018

AS/NZS 4586-2013

AS/NZS 4663-2013

配件包括橡胶滑块、调节和验证表面、铝制样品支架、撑杆、可拆卸式(F)标尺以及用于弯曲PSV样品的底板。

4S(96) 橡胶滑块

4S(96)橡胶滑块的标称硬度为96±2 IRHD

CEN 标准橡胶滑块

CEN橡胶滑块的标称硬度为53-65 IRHD

TRL(55) 橡胶滑块

TRL(55) 橡胶滑块的标称硬度为 55± 5 IRHD
