斩波器Model-360C激光束光斩波器Optical Chopper英国Scitec

Model-360 C 光学斩波器该装置在高真空条件下稳定运行，其旋转频率仅受限于直流电机的性能。通过调节旋转频率，可以实现对宽速度带的选择性扫描。

该系统由斩波头、驱动板、光刻蚀刻斩波片及连接电缆组成。本光学斩波器采用直径 30mm 的斩波片。驱动板与斩波头均采用紧凑型设计，小巧紧凑、成本低廉的系统，适用于OEM应用。标准斩波频率范围为10 Hz至14,000 Hz。

标准斩波频率范围：10 Hz - 14000 Hz

斩波片直径：30 mm

光刻蚀刻无磁斩波片

超紧凑型斩波头

小尺寸驱动板

成本低廉，适用于 OEM 应用


技术参数

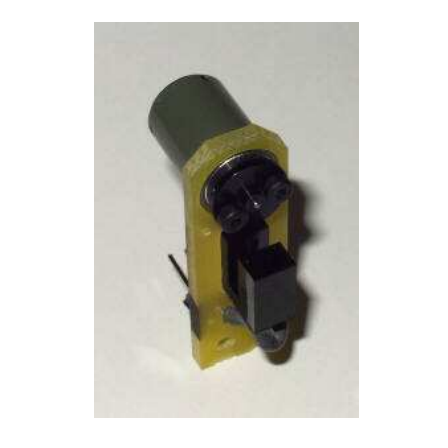

360H 斩波头

电机：5 极直流电机，采用套筒轴承，使用寿命 1000 小时，转速范围 0-15000 rpm

基准信号拾取：红外发光二极管(IR LED)与光电晶体管配对，集成施密特触发器

尺寸：无斩波片时 43 (H)×30 (L)×14 (W) mm;带斩波片时 50 (H)×30 (L)×30 (W) mm

安装方式：基座附近配备 2 个 3 mm 安装孔

360C OEM 驱动板

输入电压：7V - 15V DC 或 9V - 18V AC

频率控制方式：板载微调、外置电位器或外置电压控制

频率稳定性：短期稳定性 —— 详见相位抖动参数;长期稳定性 —— 在*大频率的 10% 至 100% 区间内，偏差为*大频率的 ±1%

基准信号输出：通过插座输出 5 V HCT TTL 电平信号

功耗：空载电流 60mA，*高转速下电流 80mA

尺寸：43×73 mm

重量：25 g
